現代地磅稱重系統中的傳感器技術及其應用

時間:2017-08-31 05:21:27   點擊數:

文章詳細論述了現代地磅稱重系統中的傳感 器技術、理論基礎、工作原理、構造以及在實際工作中的應用, 使我們對其有一個較系統的了解

地磅是許多地方、許多行業都要用到的稱重系統,有其 不可替代的重要作用其基本構造主要包括稱體、傳感器、顯 示儀表及稱重軟件。

這里主要介紹一下地磅稱重系統中的傳感器技術。它 是檢測系統的第一個環節,它是以一定的精度把被測量轉換 成與之有確定關系的、便于應用的某種量值的測量裝置,即感 受被測信息并傳送出去。傳感器分類較多、用途較廣,而稱重 系統中測量的是稱重物體產生的極力信號故適用于電阻應 變式傳感器,實現稱重物體的重量(也就是)玉力非電量)與電 阻信號(電量的轉換。傳感器的敏感元件感受到)玉力信號, 再經信號調理電路、輸出電路轉換為標準的電壓或電流信號 輸出給顯示儀表和計算機系統,即可顯示出稱量值,并打印磅 單,還可由計算機進行數據存儲。

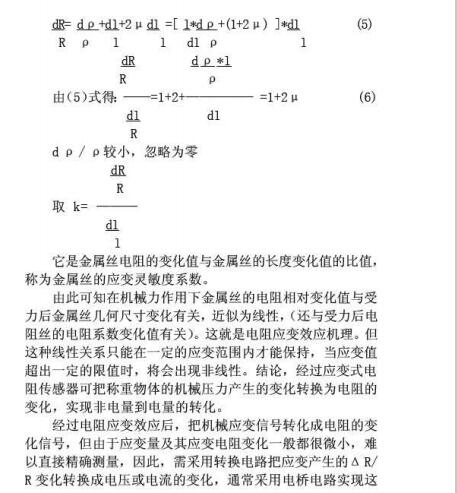

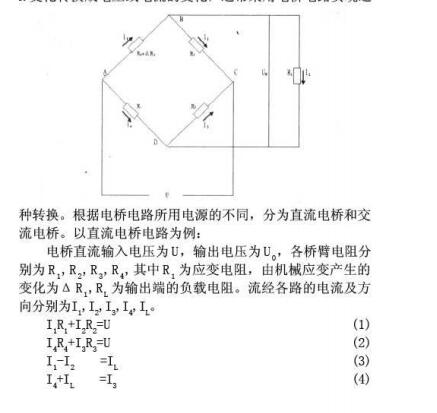

電阻應變式傳感器其工作原理(理論基礎)就是電阻應變 效應。此效應是金屬導體(歷力傳感器所用材質)所獨具的特 性。金屬導體的電阻隨著機械變形(伸長或縮短的大小發生 變化的現象稱為金屬的電阻應變效應。是應變式傳感器的工 作基礎。

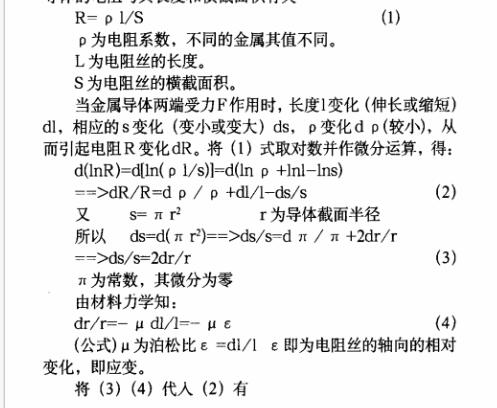

下面具體介紹電阻應變效應:根據物理學知識知道金屬 導體的電阻與其長度和橫截面積有關

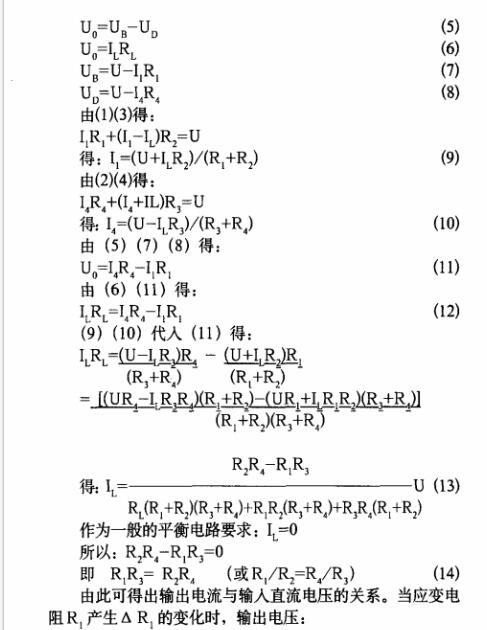

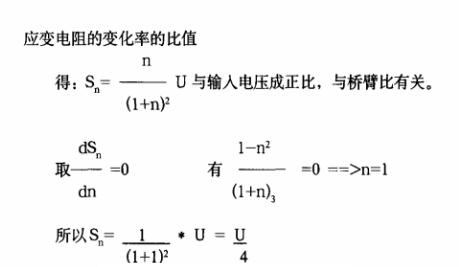

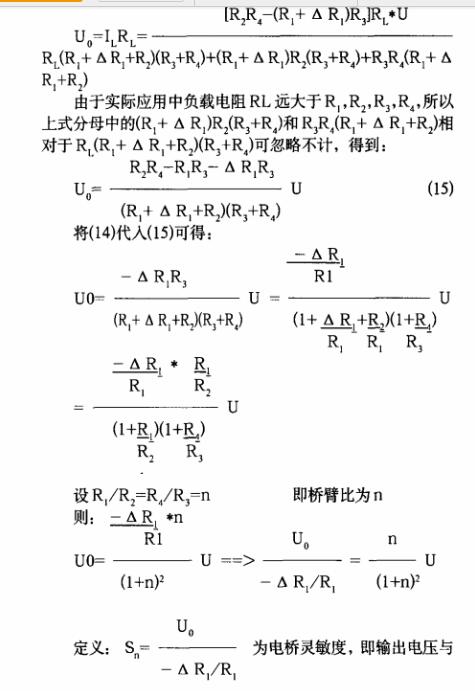

由此可知,電橋的靈敏度與輸入電壓成正比,與橋臂比 有關,當電橋平衡時,即橋臂比為1時,電橋靈敏度為輸入電 壓的1/4。所以只要改變輸入電壓,則靈敏度也隨之改變,而 其他量值的改變并不會改變電橋的靈敏度。

以上是對電阻應變式傳感器的工作原理的介紹,正是基 于電阻應變式傳感器的電阻應變效應,決定了它適于測量由 機械力作用而產生的應變信號。而在地磅稱重系統中要測 量的恰好是由稱重物體經過地磅時由物體的重量作用于稱 板上而產生的變形。故比較適合選用電阻應變式傳感器。由 稱重物體(機械力信號擠壓稱體使傳感器產生向下的變形 而這一變形就產生了電阻變化,即由機械力非電量的變化轉 化為電量的變化,再經轉換電路轉化為電流信號的變化送到 測量儀表上,根據測量儀表的顯示數據,我們就可以獲得稱 重物體的重量。

以下介紹在稱重系統中傳感器的選購,基于以上的原理 介紹,并結合實際情況,在實際的地磅稱重系統中根據 現場的實際情況以及環境要求等綜合因素首先要根據工作 實際中經常要稱重物體的重量范圍來確定所要設計的稱重系 統的最大量程,另外還要考慮到符合現代化大型運輸車的長 度,設計稱板的長度,繼而決定用幾個傳感器。比如,一個 100噸的地磅,一般用6?8個傳感器,再根據稱重量程以 及所用傳感器數量,決定每個傳感器的量程,一般是根據這 樣一個原則:所設計的稱重系統的最大量程應在所選各個傳 感器的量程之和的三分之一到三分之二之間,所以此稱重系 統所用傳感器的量程大小應為2*100/63*100/6之間,大 35噸到50噸之間另外考慮稱重過程中偶然性的稱重物體 的重量超過地磅的量程時不至于損壞傳感器,所以可采 40噸以上或50噸的傳感器。選購好傳感器后,就要進行放 置連接一般是根據稱板長度將幾個傳感器均勻、等距地放 在四個角和兩個長邊上,每個傳感器一般有電源正EX+) 源負(EX-),感應正(SN+),感應負(SN-),信號正(SIG+),信號 (SIG-)和屏蔽線等七條線,把傳感器的引出線都引到接線 板上,對應地接好,且對應每一個傳感器有一個可調電位器, 用來微調每個傳感器的輸出電流信號。以使幾個傳感器在空 稱時達到各點平衡,保證稱重的精確度,另外有一組線引出 接線板到顯示儀表上不同的儀表與傳感器的接線方法不盡 相同,所以其接線方法在這里就不詳盡敘述。

以上是本人基于稱重系統中的傳感器的工作原理并結合 實際工作經驗所作的一些探討,愿與大家共享希望能有所 幫助,其中可能會有一些不足或不太完善的地方,也希望大 家能給予指正。
